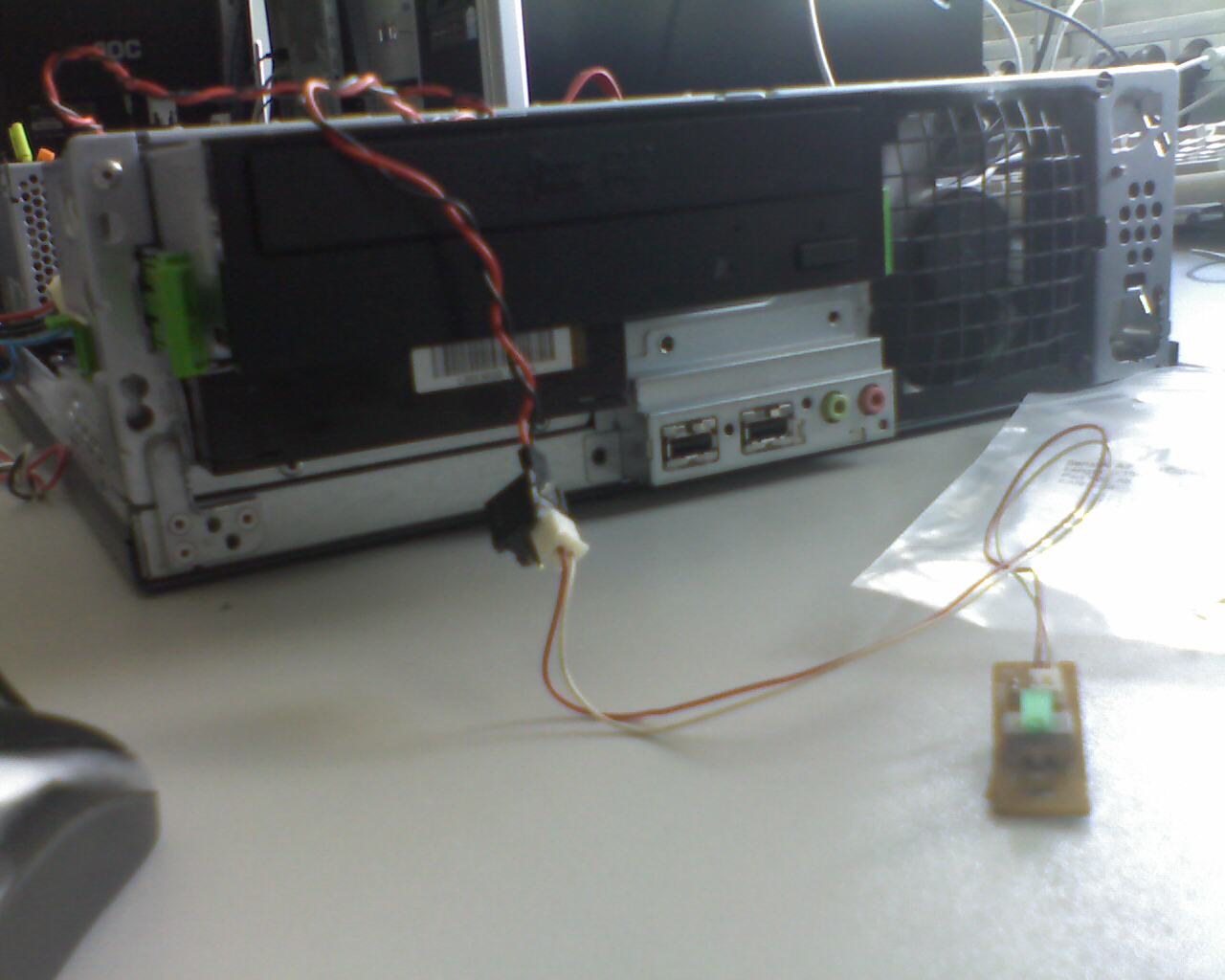

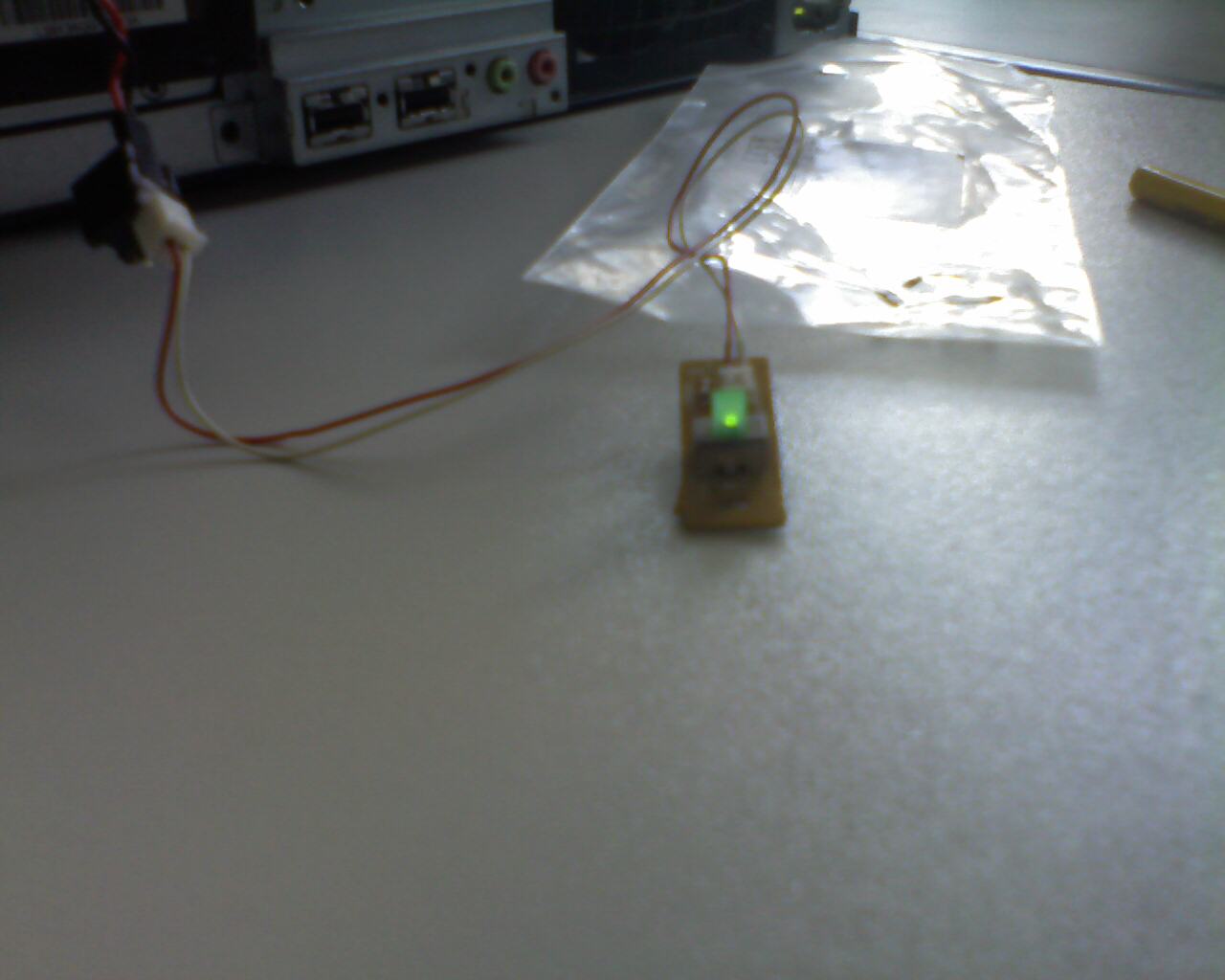

Aggiornato al 21 maggio 2010 SATA ACTIVITY LED ~~~~~~~~~~~~~~~~~ SATA: sui dischi ci sono i maschi sia dati che alimentazione. Sulle controller maschi. I cavi dati sono quindi femmina/femmina. Il cavo di alimentazione e' femmina. Di solito collegato ad un molex maschio. Si deve collegare un LED in serie ad una resistenza da 220Ohm con: - pin 11 (dividere dal n.10 e dal n.12) ACTIVITY LED + pin +5V L'idea č quella di ricostruire l'adattatore sata/molex, magari riciclando una prolunga molex da cui ricavare maschio e fili. Per il LED bisogna mettere a disposizione due pin maschi alla solita distanza. PIN Oggetto Filo del molex LED ========================================================================== 1 2 +3,3V - 3 -------------------------------------------------------------------------- 4 5 -Ground NERO 6 -------------------------------------------------------------------------- 7 8 +5V ROSSO <--- attaccare +LED 9 -------------------------------------------------------------------------- 10 -Ground 11 Activity LED NERO <--- separare 11 da 10 e 12 -LED 12 -Ground -------------------------------------------------------------------------- 13 14 +12V GIALLO 15 ========================================================================== Utilizzare il cavetto di prolunga Molex per maschio e fili Occorrono: 1) Presa volante alimentazione SATA 2) Resistenza 220Ohm 3) 2pin maschio per attaccare LED La Presa alim. SATA non si trova. Oppure e' a terzetti come quelli che si trovano in commercio. OK prova senza il filo nero, troncati i contatti 10 e 12. Prova finale con LED: FUNZIONAAAAAAAAAAAAAAAAAAAAAAAAAAAA! :^D Si puo' soltanto Usare cavetti fatti... Oppure la schedina con i connettori pronti per hot-swap che utilizza i componenti da circuito stampato, che hanno i singoli contatti (comprate 10) oppure proprio il singolo componente da circuito stampato, che contiene anche la spina dati. Ovviamente si il maschio che la femmina da collegare insieme tutto meno il pin 11 e attaccarsi al pin 7/8/9 per il +5V, tramite resistenza 220Ohm.LED attività spento
![]() ![]() ![]() |
||||||||
---|---|---|---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|||||
